MPO与MTP光纤连接标准的区别

时间:2018-03-30 06:04:10 来源: 点击:

  随着数据中心的快速发展,云计算,云存储等应用逐渐渗透各个行业,网络通信的带宽要求也随之迅猛增加,而高速高容量高带宽往往需要更大的空间更高的成本,这存在这长期矛盾,MTP/MPO光纤配线标准则成为了目前高密度高带宽的最佳解决方案。当今市面上存在MTP和MPO两种光纤连接系统,它们非常相似,在一定程度上能相互兼容,那它们究竟有什么区别。

MPO与MTP光纤连接标准的区别,MPO跳线生产厂家,MTP

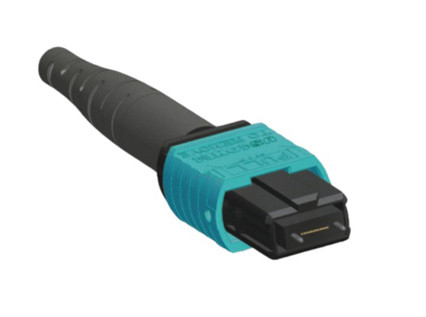

  MPO (Multi-fiber Pull Off)是日本NTT通信公司设计的第一代弹片卡紧式的多芯光纤连接器,现在是几家公司生产的一种多芯连接头的名称。而MTP,是由美国USConec 公司注册的品牌,专门指其生产的MPO连接器独特的类型。

MPO与MTP光纤连接标准的区别,MPO跳线

  什么是MPO连接器?

  MPO是“multi-fiber pull off”的英文缩写。这种连接头的插芯有超过1根纤芯,通过机械方式卡入到位。

  现在市场上个各家厂商有多种MPO的设计,不同型号的连接产品,其性能和成本有很大的不同。有些产品的特点使其性能更突出,有的MPO连接器可以跟很多不同品牌的产品相匹配,但有的却不能,这种互配性取决于这些连接器的设计跟标准产品有多接近。MPO连接器的完整定义请参照实行 IEC-61754-7 和 EIA/TIA-604-5 (aka FOCIS 5)。

  什么是MT插芯?

  MT即机械式的对接传输,插芯为多芯数(通常是12芯)。连接器的性能由光纤对准精度决定,以及对准精度在连接后是否能持续稳定。最终,这个对准精度是由光纤的偏心率和间距以及导引针和光纤的匹配精准度来决定的。如果在生产过程中能降低导针和成型工艺的偏差,任何一个MPO连接器的性能都能有所提高。

  什么是MTP?光纤连接器?

  MTP连接器是一种具有多重创新设计的高性能的MPO连接器,相对于一般的MPO连接器来说,MTP光纤连接器在光学性能和机械性能上都得到了加强。MTP连接器完全符合所有MPO连接器的专业标准,包括EIA/TIA-604-5 FOCIS 5 和IEC-61754-7。

  MPO型连接器是符合行业标准的互可配对的MTP连接器,这意味用MTP连接器更换MPO连接器来获得更好的性能是可行的。大部分沿用旧款设计的MPO连接器的性能是相当有限的,无法提供跟MTP光纤连接器一样的高性能。

MTP连接器为什么被描述为高性能的MPO连接器?

  通过特殊设计的MTP连接器其性能和可用性较MPO连接头均有提高。MTP的这种设计特征是独一无二且受专利保护的。主要特征如下:

  1、MTP光纤连接器的外框套散件可方便移除。

  MT插芯设计可在生产时的返工和重新研磨时能确保性能不受损失。阴阳性在组装后甚至在现场可灵活的改变,插芯组装后可过干涉检测。

  2、MTP光纤连接器浮动的插芯可提高机械对接时的传输性能。可允许两个连接器在外力的影响下使相互匹配的插芯能保持良好的物理接触。

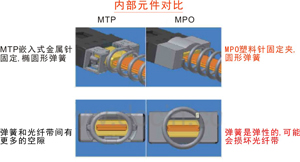

  3、MTP光纤连接器的椭圆导针(PIN)采用的是不锈钢材质,椭圆导针能提高对接的精度,并且降低对导孔的磨损,使得MTP光纤连接器更持久地保持高性能传输。

  4、MTP光纤连接器内有一个金属针夹用以固定推环。具体特征:

  防止导针丢失;

  集中弹簧所产生的压力;

  防止弹簧在机械伸缩过程中触碰摩擦光纤导致光纤损坏;

  5、MTP光纤连接器的弹簧设计最大限度的提高12芯和多芯带状应用的带状间隙从而防止光纤损坏。

  6、MTP光纤连接器有至少四种标准的匹配散件,可适配不同类型的光缆,更具实用性,其中包括:

  松套结构的圆型光缆;

  椭圆外被的带状光缆;

  带状裸纤;

  超短尾套连接器散件,非常适合应用在狭小的空间里,减少45%的体积。

  MT插芯可采用常规方式来清洗吗?

  清洗MT插芯上影响光学性能的尘及油的最好方式是使用一种先进的干布清洁组件,如NTT-AT OPTIPOP,清洁方法很简单因为只涉及到单个通道。使用上述清洁组件时污染物会被完全清除,相反使用低质的布料或者棉签虽然能去除光纤表面的污染物,但是脏污仍会存在插芯的边缘,且容易使得插芯端面磨损,造成严重的数据损耗。

  深圳市新进光通讯有限公司OPTIPOP系列清洁组件是专为阴阳光纤连接器设计的,还可以应用于单芯陶瓷插芯。OPTIPOP盒式和卡式清洁器使用的是可补充替换的清洁棉布,清洁器可长久使用,比起传统清洁方式来说,清洁的成本更低。
